63EF

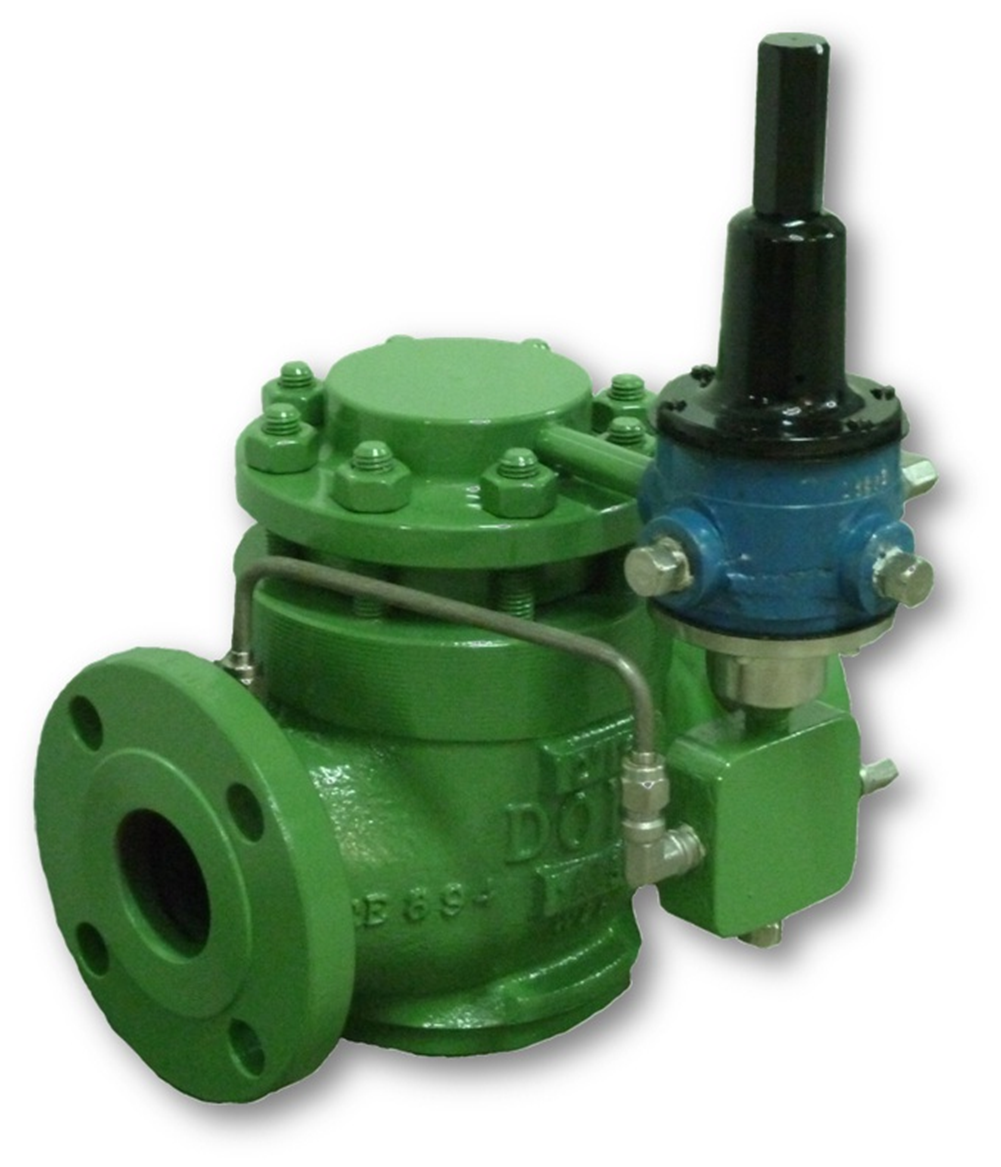

El Regulador de Contrapresión Modelo 63EF controla la presión aguas arriba funcionando como alivio o función tipo "backpressure"
Características Generales
INSPECCIÓN
CAPACIDAD
MATERIALES
INSPECCIÓN
Los internos son fácilmente accesibles con solo desmontar el actuador y tapa del cuerpo, sin necesidad de desmontar la válvula de la línea.
CAPACIDAD
El modelo doma 63EF constituye un regulador confiable y económico para el alivio de presiones, con un amplio manejo de caudales y de temperaturas. Con tamaños desde Ø2″ a Ø8″.
MATERIALES
Los materiales de los componentes son seleccionados según el servicio. El estándar de fabricación es: cuerpo y bonete construidos en acero al carbono según ASTM A216 gr. WCB, asiento y obturador construidos en acero inoxidable según AISI 316 y la jaula en 17-4PH mas H900.
RANGO DE PRESIONES
La presión regulada que se puede obtener con este regulador puede ser desde 0,7 kg/cm² hasta 18 kg/cm², dependiendo del piloto utilizado.
CARACTERISTICA DEF FLUJO
Es la relación entre la capacidad de la válvula y la carrera. La jaula además de guiar al obturador determina la característica de flujo de la válvula. Al igual que en Válvulas de control DOMA E las configuraciones de características de flujo son: Igual Porcentaje, Apertura Rápida, Lineal y anti ruido (Sound).
COMPONENTES PRINCIPALES

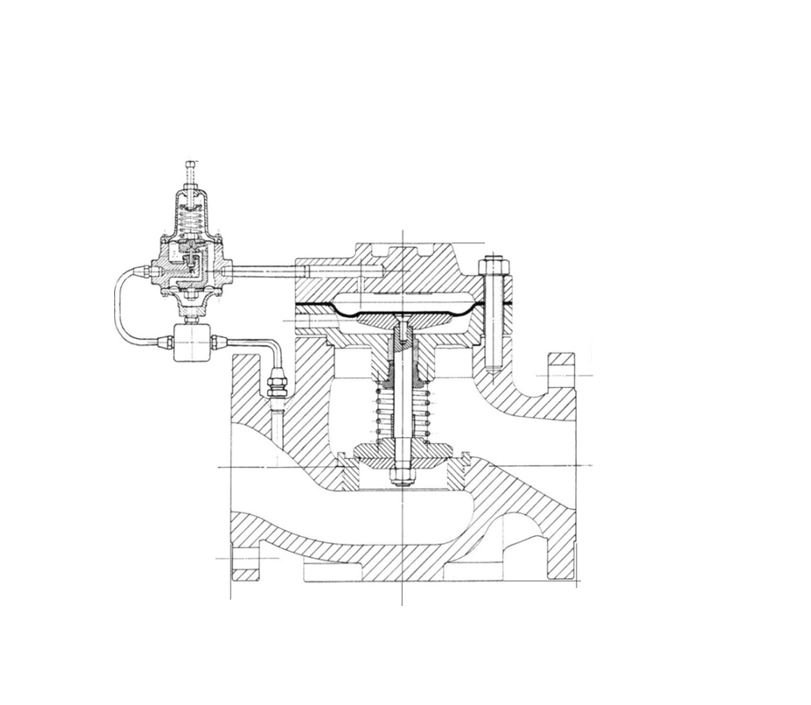

El regulador está formado por tres componentes fundamentales: la válvula propiamente dicha, el actuador y el piloto de control. Son elementos complementarios la restricción variable en caso de que lo requiera y las tuberías de interconexión.
CLASE DE CIERRE
El obturador esta diseñado para que pueda montarse en él un aro de cierre dando un tipo de cierre metal- elastómero, logrando una estanqueidad de clase VI.
REPUESTOS
El juego de repuestos recomendados se denomina Repuestos Blandos e incluye a todos los sellos y elastómeros de la válvula. A pedido, se suministran conjuntos TRIM, que incluyen repuestos Blandos y repuestos Metálicos (obturador, asiento, vástago, etc.).
PARA SERVICIO EN
Refinerías Petroquímicas Industria papelera Alimenticias Laboratorios Siderúrgicas
63EF
CONEXIONES
150# - 300# - 600#
